繼電保護測試儀無制動時的起始安匝檢驗。

  本項目不是一般的定期檢驗項目，把WC工作繞組的20匝全部投入，把（10）（11）的短接片接上，交流電流從（3）（8）加入，觸點動作信號從（5）（7）接入觸點端，按電流繼電器的方法檢驗。

  C、制動特性實驗

  繼電保護測試儀定期檢驗時僅測定=0°和制動安匝為280安匝的動作安匝值。

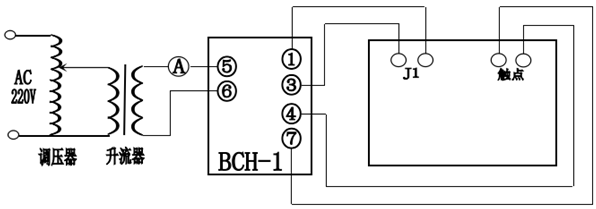

  按上圖接線，斷開（4）（6）端子的連接片，動作回路取39匝，制動回路取14匝，調壓器（較大容量5KVA以上）和本儀器使用同-220V電源時，升至電流到要求的安匝，按交流繼電器的方法做出動作電流。如果動作安匝安全不對，可能是制動電流和動作電流的相角是180度，把制動電流反相就好了，如果本儀器使用三相電中的一相，調壓器使用另外一相，通過改變相別的將升流器正接反接可得到60°的相角。如外接移相器，亦可得到全部的0°、30°、60°、90°的相角。

  繼電保護測試儀整組伏安特性檢驗，如下圖接線
  交流電流中在工作繞組上（3）（8），執行元件的電壓由一塊用表從（9）（10）讀取，選擇T1至IAC檔，升流到所需安匝數，讀取1倍、2倍、5倍安匝時執行元件端的電壓值。詳見《保護繼電器檢驗》一書。

  E、繼電保護測試儀整定位置下的動作安匝檢驗

  繼電保護測試儀做法同交流電流繼電器，詳見本說明書第五項之第2條。
