直流電阻測試是變壓器、電抗器等線圈類設備既簡便又重要的一個試驗項目。主要用來測量繞組連同套管的直流電阻能夠有效檢測繞組內部導線接頭的焊接質量。檢查引線與繞組接頭的焊接質量，電壓分接開關各個分接位置及引線與套管的接觸是否良好，并聯支路連接是否正確，變壓器載流部分有無斷路，接觸不良以及層、匝間有無短路現象。一般采用直流電阻測試儀進行直流電阻的測試，常規的測試方法如下：

  1、電橋法，應用電橋平衡的原理來測量繞組直流電阻的方法稱為電橋法，分為兩種，一是單臂電橋(惠斯登電橋)，二是雙臂電橋(凱爾文電橋)。

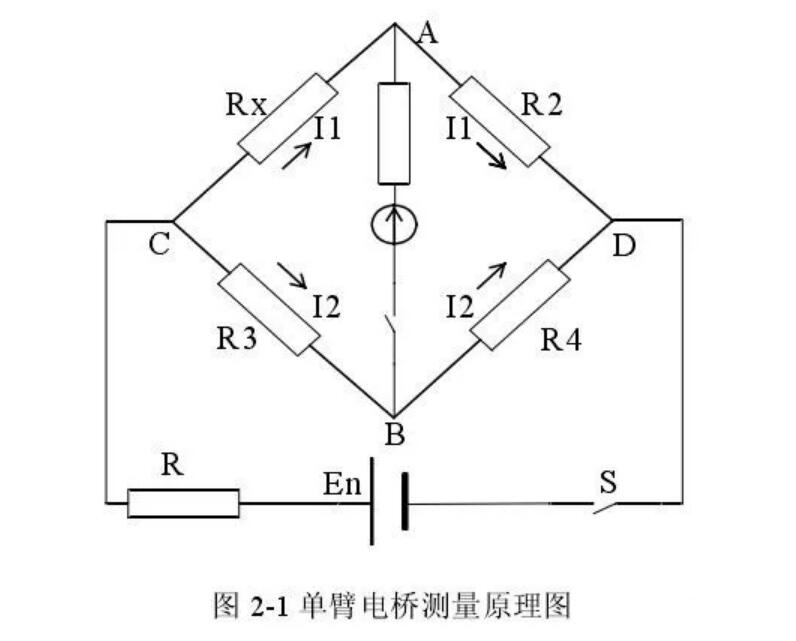

  1)單臂電橋，單臂電橋的測量原理如圖2-1所示，xR是被測電阻。當Rx上的電壓降等于R3上的電壓降時，則A、B兩點沒有電位差，即檢流計中沒有電流，此時1I流經xR和2R ，2I 流經3R和4R，電橋達到平衡。

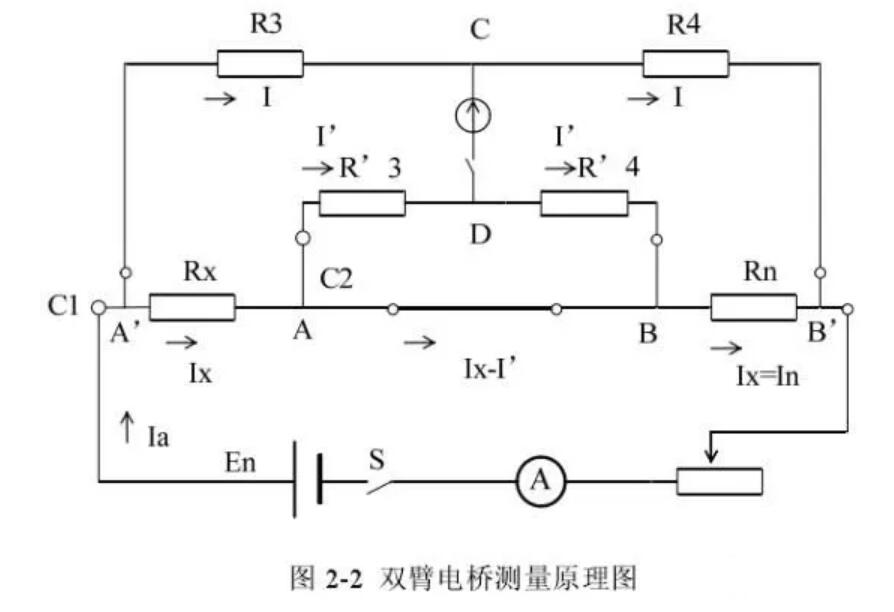

  2)雙臂電橋，雙臂電橋的接線特點是將連接及Rn的試驗用電流線和電壓線分開，利用電壓線把Rx 及Rn上的壓降引到橋內平衡，使通過電流的引線與接線的接觸電阻上壓降不引入橋內，這樣就消除了接觸電阻及引線電阻的影響，適宜測量準確度要求高的小電阻。

  原理圖如圖2-2所示，圖中P為檢流計，XR為被測電阻，R3 、R4 、'R3及'R4為橋臂電阻，NR為標準電阻，C1、C2為被測電阻的電流接頭，P1 、P2為被測電阻的電壓接頭。

  2、電流電壓表法

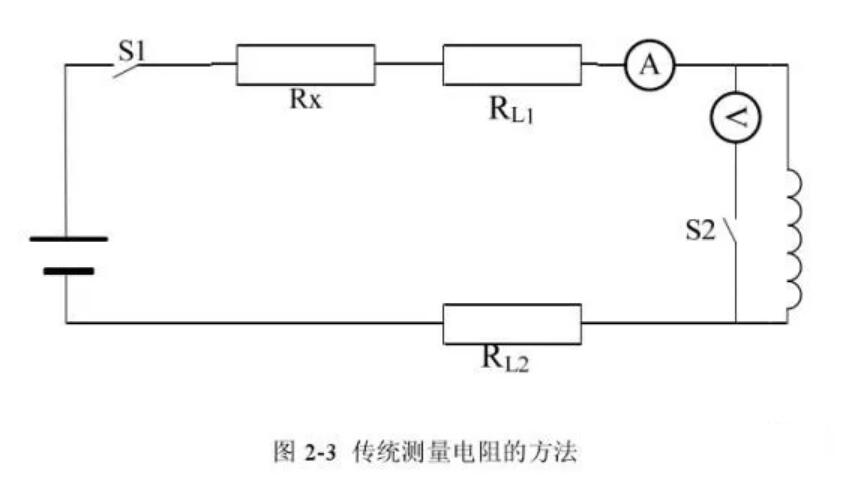

  電流電壓表法又稱伏安法，是最原始最簡便的方法，它的原理是在被測繞組中通以直流電流，因而在繞組的電阻上產生電壓降，只要測出電路中的電流 I 和負載兩端的電壓降U，根據歐姆定律 R=U/I ，就可以計算出電阻R 。電阻的測量方法見圖2-3，根據測量微小電阻的需要，此時伏安法采用的是外接法。

  直流電阻測試儀測量用儀表準確度應不低于0.5級，電壓表應盡量選內阻大的4位高精度數字萬用表，電流表應選用內阻相對較小的。萬用表內的電源(電池)通過表筆與電阻相聯接，在萬用表內部測量此時的電壓和電流，由圖可以看出萬用表實際測量到的電阻值包括被測電阻XR及表筆饋線電阻RL1和RL2 。
