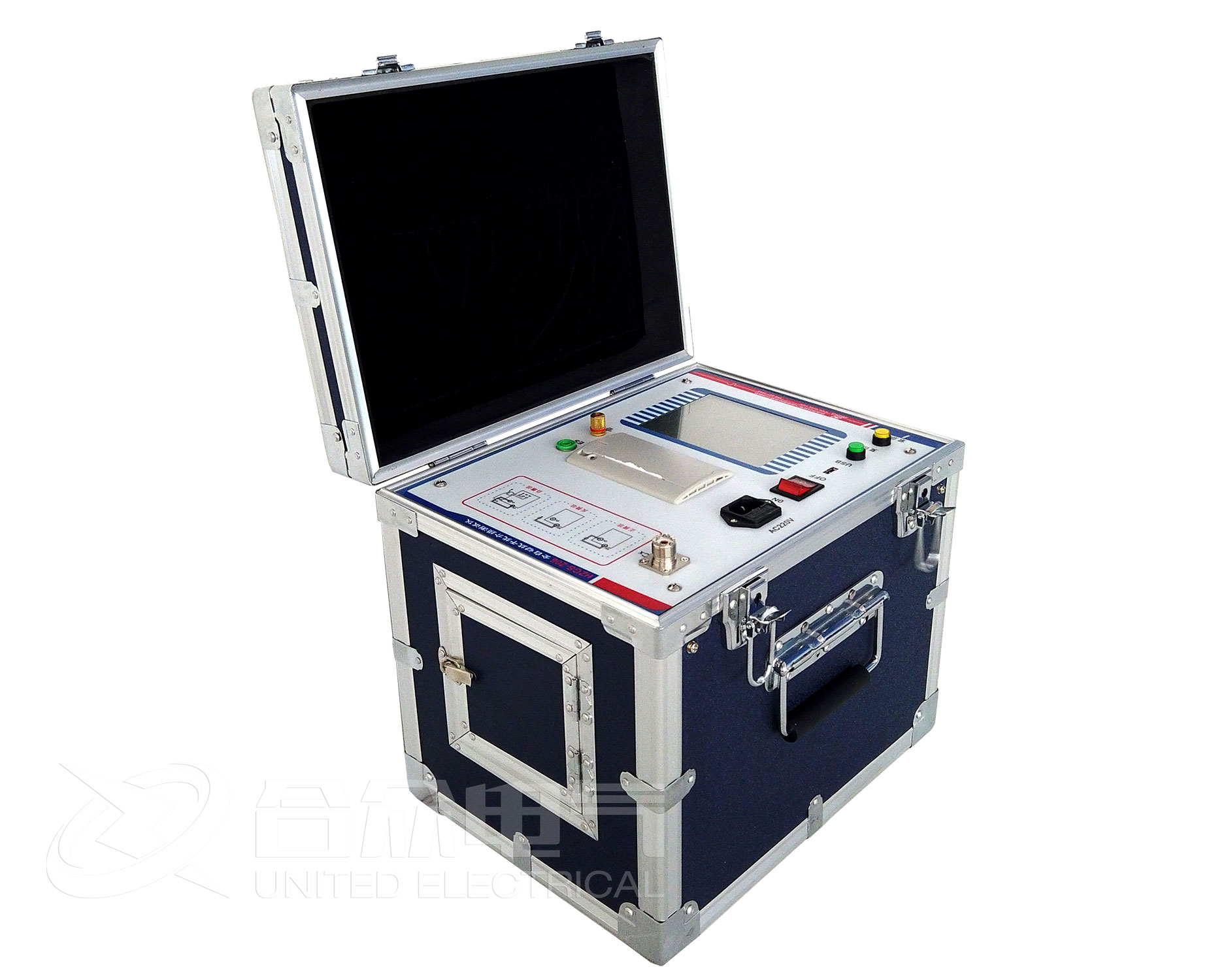

抗干擾異頻介損測試儀，適用于車間、試驗室、科研單位測量高壓電器設備的tgδ及電容量，抗干擾異頻介損測試儀可用正、反接線方法測量不接地或直接接地的高壓電器設備。同時可以測量電容式電壓互感器的tgδ及主電容C1、C2電容量。抗干擾異頻介損測試儀內部裝備了高壓升壓變壓器，并采取了過零合閘、防雷擊等安全保護措施，試驗過程中輸出0.5KV～10kV不同等級的高壓，操作簡單、安全。

  電介質的損耗：絕緣介質在交流電壓的作用下，介質中流過電流，電介質中的部分電能將轉變成熱能，這部分能量稱為電介質損耗。抗干擾異頻介損測試儀做介質損失測試是對設備絕緣狀況的有效判斷。

  抗干擾異頻介損測試儀介質損耗測試的辦法：測試介質的損失角，即介質上所做功產生的熱量對介質絕緣的影響。

  介質中形成的電流分兩部分：一部分是電容的無功電流，另一部分是引起損耗的有功電流。

  有功電流又分為三部分電流，分別產生三種損耗：

  電導損耗：由通過介質的電導電流引起的損耗;

  極化損耗：極化過程中介質的電荷在交變電場下反復排列，作周期運動時克服摩擦所形成的吸收電流引起的損耗;

  游離損耗：氣體中的電暈，液體、固體中的局部放電生成的電流引起的損耗。

  測量CVT接線

  測量CVT中間變壓器接線

  測量串極式PT二次繞組接線

  測量串極式PT支架接線

  兩種接線的適用范圍：

  正接線適用于被試品整體可以與地隔離;反接線適用于被試品不能與地隔離時。

  測量tanδ時影響測試結果的因素和消除方法：

  1、溫度和濕度的影響。

  2、電場干擾影響及消除方法：測試時排除電場干擾的方法主要有屏蔽、選相、倒相法、移相法和采用反干擾平衡干擾等方法。

  3、避免外界磁場干擾。

  4、試品表面泄露的影響及消除方法：

  利用屏蔽環將表面泄露電流直接回流到試驗電源，避免表面泄漏電流進入儀器測量系統引起誤差。但是試驗中一般不加屏蔽環，加了會改變等值電路，除非天氣潮濕需加屏蔽環。

  試驗結果的判斷及注意事項：

  1、被試品容量較大時，tanδ測試不能有效反映試品中可能存在的局部缺陷。

  2、注意溫度影響。

  3、試驗電壓變化對tanδ測試結果的影響。
