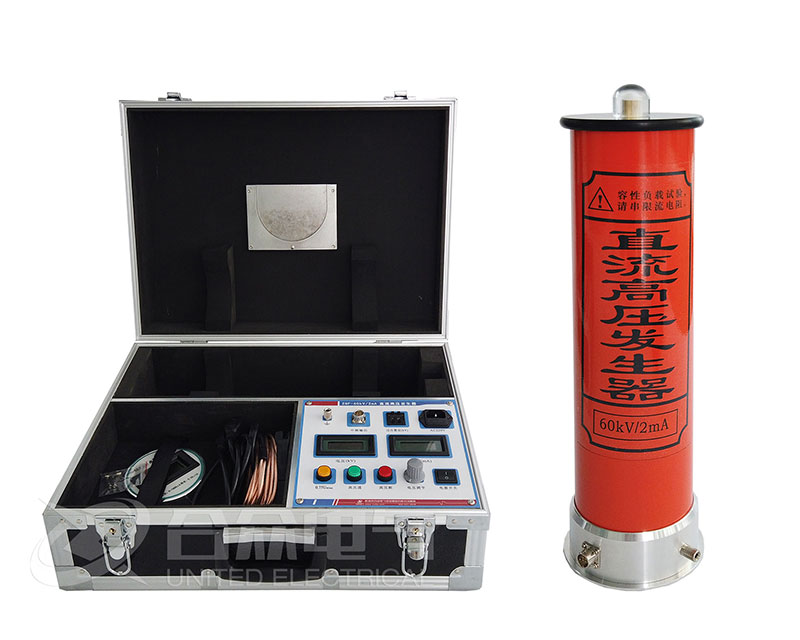

變壓器直流泄漏測量試驗，試驗使用儀器儀表：直流高壓發生器

  試驗前準備及儀器使用

  直流高壓發生器有兩部分組成，控制箱和倍壓整流裝置。使用時用專用線將兩部分連接起來。兩儀器部分接地端子用專用接地線可靠接地，將放電棒也可靠接地。所有接地線應與被試品接地連接在一起。將過電壓保護設定為試驗電壓1.1倍，防止升過電壓。在有電場干擾環境試驗時(如變電站內)，試驗設備和被試品之間使用屏蔽線連接。接線要求同絕緣電阻測量。

  儀器使用220V電源。

  直流高壓發生器接通電源預熱1分鐘后，打開高壓開關轉動升壓旋鈕升壓。試驗結束后，首先斷開高壓開關，使用放電棒對被試品放電。

  試驗過程與分析判斷

  試驗電壓如下：

  繞組額定電壓(kV) 220 ，試驗電壓DC(kV)40;繞組額定電壓(kV) 110 ，試驗電壓DC(kV)40;繞組額定電壓(kV) 35 ，試驗電壓DC(kV)20;繞組額定電壓(kV)≤20，試驗電壓DC(kV)10;

  試驗電壓按上表執行。

  升壓速度應根據被試品電容量大小有所不同，主要控制微安表電流不應過大。電壓升到后保持1分鐘，讀取電流值并做記錄。

  升壓過程中遇有異常情況(如有放電聲和較大的電暈聲)應立即斷開高壓電源，將被試品接地放電檢查接線。

  為了減少電暈造成的泄漏電流增大在高壓線路的接線應減少尖角和毛刺。

  在夏季泄漏電流較大時，可在套管瓷瓶表面中部纏繞裸銅線連接高壓發生器屏蔽線。

  如果采取以上措施泄漏電流仍然很大時，應結合絕緣電阻測量和介質損耗測量進行綜合分析。
