合眾電氣繼電保護測試儀差動繼電器

  繼電保護測試儀差動繼電器：以BCH-1型差動繼電器為例進行說明
  根據(jù)繼電保護測試儀規(guī)程要求（參見《保護繼電器檢驗》一書P178頁），在無外接設備情況下可做第4、9、10項實驗，在外接調(diào)壓器和升流器的情況下可做第6項實驗，其它不屬于本儀器范圍。

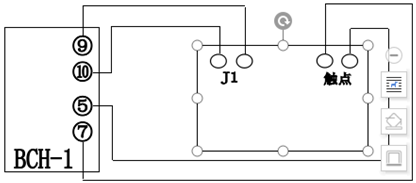

  繼電保護測試儀執(zhí)行元件動作電壓，動作電流及返回電流檢驗，按下圖接線。

  打開（10）（11）端子之間的連接片，按繼電保護測試儀電流繼電器的方法測出動作電流，返回電流，然后把電流IAC升到剛才測出的動作電流值，記錄此時的電壓值，可用萬用表測J2兩端電壓值。
