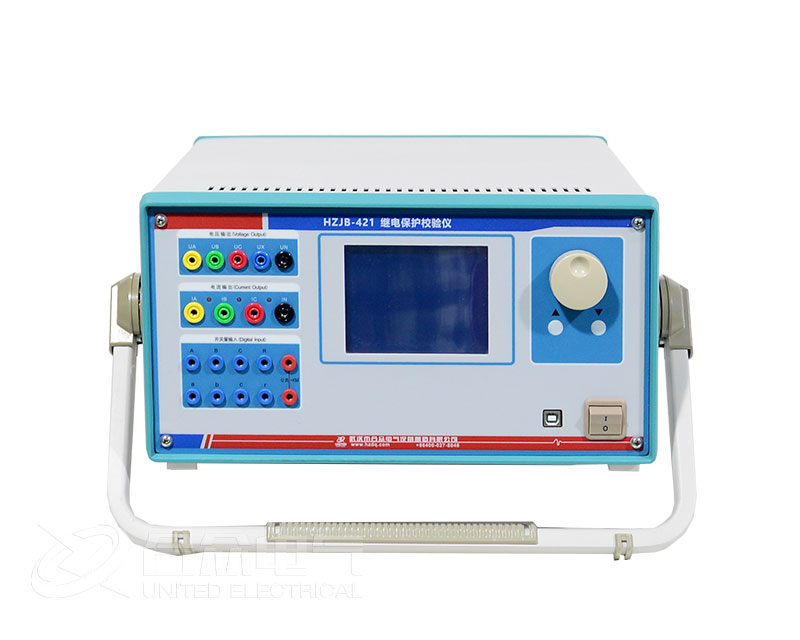

微機繼電保護測試儀采用單機獨立運行，亦可聯接筆記本電腦運行的先進結構。微機繼電保護校驗儀主機內置新一代高速數字信號處理器微機、真16位DAC模塊、新型模塊式高保真大功率功放，自帶大屏幕液晶顯示器以及靈活方便的旋轉鼠標控制器。單機獨立操作即已具有很強的功能，可進行大多數試驗，聯接電腦運行則具有更強大的操作功能。

微機繼電保護測試儀硬件結構

1)高性能工業控制計算機

微機繼電保護測試儀采用高性能工控機作為控制微機，直接運行Window操作系統，裝置面板帶有8.4” TFT 真彩色 LCD 顯示器、內嵌式工業鍵盤。裝置前面板設有USB口可方便地進行數據存取、數據通信和進行軟件升級等。

試驗的全過程及試驗結果均在 LCD 顯示屏上顯示，全套漢字化操作界面，清晰亮麗，直觀方便。操作控制由工業鍵盤進行。操作簡單方便，只需簡單的計算機知識，極易掌握。

2)數字信號處理器微機

微機繼電保護測試儀采用高速數字控制處理器作為輸出核心，軟件上應用雙精度算法產生各相任意的高精度波形。由于采用一體結構，各部分結合緊密，數據傳輸距離短，結構緊湊，每周波擬合的波形點數超過2000點。克服了筆記本電腦直接控制式測控儀中因數據通信線路長、頻帶窄導致的輸出波形點數少的問題。由于點數高，波形保真度高，諧波分量小，對低通濾波器的要求很低，從而具有很好的暫態特性、相頻特性、幅頻特性，易于實現精確移相、諧波疊加，高頻率時亦可保證高的精度。

3)D/A轉換和低通濾波

微機繼電保護測試儀采用真16位D/A轉換器。16位分辯率保證了全范圍內電流、電壓的精度和線性度。由于D/A分辨率高和波形點數高， D/A轉換輸出的階梯波已具有相當好的波形質量，后級僅需較簡單的低通濾波器即可濾除高頻分量，還原出高質量、高穩定的正弦波，很好地克服了幅值和相位漂移等問題。

4)電壓、電流放大器

相電流、電壓不采用升流、升壓器，而采用直接輸出方式，使電流、電壓源可直接輸出從直流到含各種頻率成份的波形，如方波、各次諧波疊加的組合波形，故障暫態波形等，可以較好地模擬各種短路故障時的電流、電壓特征。功放電路采用進口大功率高保真模塊式功率器件作功率輸出級，結合精心、合理設計的散熱結構，具有足夠大的功率冗余和熱容量。功放電路具有完備的過熱、過流、過壓及短路保護。

當電流回路出現過流，電壓回路出現過載或短路時，自動限制輸出功率，關斷整個功放電路，并給出告警信號顯示。為防止大電流下長期工作引起功放電路過熱，裝置設置了大電流下軟件限時。限時時間到，軟件自動關閉功率輸出并給出告警指示。輸出電流越大，限時越短。
