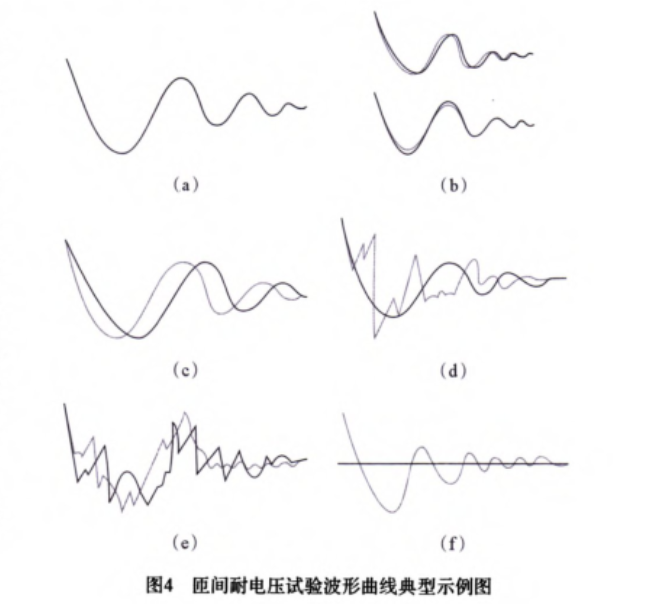

匝間絕緣測試有多種方式，當采用雙繞組對比法進行試驗時，若兩個繞組都正常，兩條曲線將完全重合，即在屏幕上只看到一條曲線，如圖4

圖4(b)現為兩條都很平有小量差異可能有以下原因造成：

(1)和每相的總數相比而言,有少量的間已短路(或稱金屬短路)。

(2)如果被試電機這一個規格都存在這種現象，則很可能是由于磁路不均勻造成的，如槽距不均定轉子間的氣隙不均及鐵心導磁性能在各個方向不一致等。拆出轉子后再進行試驗，若曲線變為正常狀態，則說明不是定子繞組的問題。

(3)對于有較多繞有可能是其中相繞組匝數略多或略少于正常值。

(4)對于多股并繞的圈如果連線時有線股沒有接上或節點接觸電阻較大，則兩個繞組的直流電阻也會有一定差異。

(5)三相繞組因導線材料和繞制線圈端部整形等操作工藝有波動,造成電阻或電抗(主要是漏電抗)的少量差異。

(6)由兩個閘流管組成的間儀在使用較長時間后，會因兩個閘流管或相關電路元件(如電容器的電容量及泄漏電流值等)參數的變化造成輸出電壓有所不同，從而使兩條放電曲線產生一個較小的差異，此時對每次試驗(如三相電機的三次試驗)都將有相同的反應。但應注意,該反應對容量較大的電機會較大，對容量較小的電機可能不明顯。

(7)儀器未調整好造成未加電壓時，兩條曲線就不重合。

圖4(c)為兩條曲線都很平差異較可能有以下原因造成：

(1)兩個繞組數相差較多或其中一個繞組內部相距較遠(從理論上講較遠但實際空間距離是零)的兩匝或幾匝已完全短路，此時兩個繞組的直流電阻也會有一定差異。

(2)兩個繞組數相同但有一個繞中的個別線圈存在頭尾反接現象,此時兩個繞組的直流電阻會完全相同或大體相同。

圖4(d)為一條曲線平并正常另一條曲線出現雜亂的尖波?？赡苡幸韵略蛟斐?

(1)曲線出現亂尖波的那個內部存在似接非接的匝間短路,在高電壓的作用下短路點產生電火花，如發生在繞組端部,則可能看到藍色的火花，并能聽到“啪、啪”的放電聲(可通過一根絕緣桿測聽)。

(2)儀線動接

圖4(e)為二條曲線都出現亂的尖可能有以下原因造成：

(1)被試的兩套繞組都存在間短路故障。

(2)當鐵心用接地方放置時接地點動不實。

圖4(f)為一條曲線波形正常，另一條是直線，其原因很明顯是一相斷路的波形。
