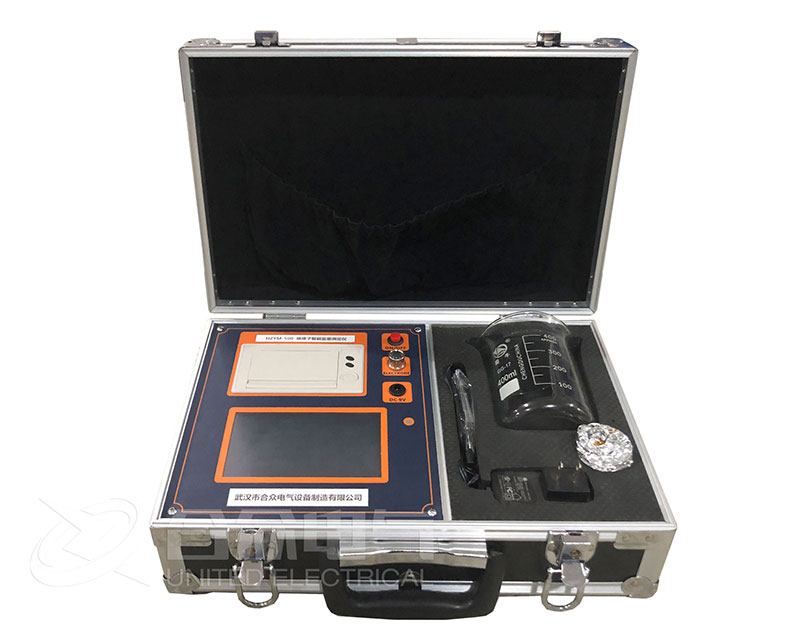

絕緣子智能鹽密測量儀測試步驟

1、選取絕緣子

帶電絕緣子串應取上數第二片、中間一片、下數第二片三片絕緣子；非帶電絕緣子串應取任意位置的三片絕緣子。

2、配置溶劑

建議選用去離子水，即蒸餾水，或者飲用純凈水，要求其電導率小于10uS/cm。

取水量過少時，會造成污穢中的可溶性鹽份未能全部溶解。建議取水量參照下面2種方法之一。

方法一：對單片普通型懸式絕緣子，建議用水量按300ml取。當被測絕緣子(包括懸式絕緣子及支柱絕緣子的單元裙段)的表面積與普通型懸式絕緣子不同時，可根據面積大小按比例適當增減用水量，具體用水量根據絕緣子智能鹽密測量儀使用說明書用水量表。

方法二：按每平方厘米表面積用水0.2ml計算總用水量。

擦拭表面污穢

建議使用潔凈濾紙、棉球或紗布等對絕緣子表面進行擦拭。

以紗布和蒸餾水為例，擦拭步驟如下:

1)取兩片紗布侵入上述中配置好的蒸餾水中，再用潔凈子把水?dāng)D干后取出。

2)使用第一片濕紗布擦拭絕緣子，直至絕緣子表面基本潔凈；

3)使用第二片濕紗布擦拭絕緣子，直至絕緣子表面完全潔凈；

注意：濕紗巾取出時以不滴水為宜，保證在擦拭時溶液不流失，否則測試結果會有偏差。

溶解

將上述沾有絕緣子污穢的取樣巾放入準備好的去離子水中，充分?jǐn)嚢瑁刮鄯x充分溶解在去離子水中，得到污穢溶液。

注：未溶解物質為非可溶性物質，其對測試結果沒有影響。

測試

將電極插入溶液中，等待2分鐘后再讀數。絕緣子智能鹽密測量儀內置絕緣子等值附鹽密度的計算公式，可以直接讀出鹽密值。

注意事項：1)宜將電極長度的1/3以上插入溶液，過短將會影響溫度測量。2)測試時不宜讓電極接觸杯壁，以免影響電導值和溫度值。

結果存儲和打印

上述步驟完成后，本次測量即完成。按下絕緣子智能鹽密測量儀鼠標進入存儲和打印界面，可以存儲或打印測試數據。
