使用儀器

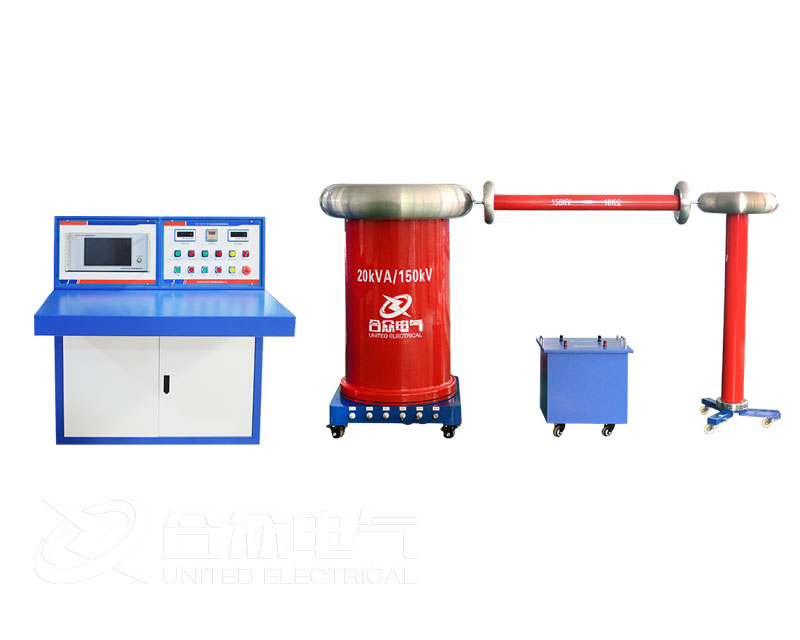

無局放高電壓試驗變壓器及測量裝置(電壓測量總不確定度≤+3%)、局部放電測量儀。

試驗方法

局部放電試驗可結合耐壓試驗進行，即在耐壓60s后不將電壓回零，直接將電壓降至局放測量電壓停留30s進行局放測量；如果單獨進行局放試驗，則先將電壓升至預加電壓，停留10s后，將電壓降至局放測量電壓停留30s進行局放測量。

注意事項

試驗時應記錄環境濕度，相對濕度超過75%時不應進行本試驗；

升壓設備的容量應足夠，試驗前應確認高壓升壓等設備功能正常；

所用測量儀器、儀表在檢定有效期內，局部放電測試儀及校準方波發生器應定期進行性能校核。

試驗時CT一次繞組短接并接至試驗變壓器高壓(采取適當?shù)木鶋骸⑵帘未胧┘皵U(kuò)徑導線)，二次繞組全部短接并接地或通過局放測量阻抗接地，末屏應通過局放測量阻抗可靠接地。

互感器的局部放電測量，應符合下列規定：

局部放電測量宜與交流耐壓試驗同時進行；

電壓等級為35kV~1l0kV互感器的局部放電測量可按10%進行抽測；

電壓等級220kV及以上互感器在絕緣性能有懷疑時宜進行局部放電測量；

局部放電測量時,應在高壓側(包括電磁式電壓互感器感應電壓)監測施加的一次電壓;

局部放電測量的測量電壓及允許的視在放電量水平應按規定確定。
